S308系列擴音器使用說明書

歡迎使用諾為便攜式數碼擴音器，本產品適用于教學、會議、培訓、導游、唱歌、廣場舞、賣場促銷、戶外活動等。在使用之前，請仔細閱讀說明書，以便能正確操作，充分發揮本擴音器的理想性能。

產品功能特性：

1.    一節3.7V 2000mAh容量的18650鋰離子電池。

2.    全數碼解碼方案，功能全面，性能穩定。

3.    高性能雙釹鐵硼布邊內磁揚聲器，音質清晰亮麗、聲音大且還原度高。

4.    數字?jǐn)U音技術，5W額定功率，10W最大峰值功率。

5.    配備Micro接口，電腦USB口、手機充電器都能給擴音器充電。

6.    旋鈕式音量開關，音量調節操作簡單。

7.    具有FM收音功能，可配合FM無線話筒實現無線擴音。

8.    支持TF卡、U盤播放，AUX音頻信號輸入，支持MP3、WMA、WAV共3種文件格式，支持循環播放?？梢酝ㄟ^電腦USB接口傳輸音頻 ，實現電腦音箱功能。

9.    模式切換有清晰、準確的語音提示。

10.  具有對使用狀態和播放位置的記憶功能，每次開機自動進入關機前狀態。

11.  美觀時尚，操作簡單，攜帶方便。

產品按鍵及接口示意圖：

按鍵及接口說明：

	模式	開機狀態下短按切換模式，模式切換順序：MP3模式（U盤）→MP3模式（TF卡）→AUX模式→收音模式→錄音模式→等待模式→USB聲卡模式；相關功能接口未使用時自動跳過。
	暫停/播放 搜臺	MP3和USB聲卡模式下，短按暫停播放（FM模式下為靜音），再次短按繼續播放（FM模式下為取消靜音）；錄音模式下短按開始錄音，再次短按暫停錄音，長按退出錄音并播放錄音文件；FM模式下長按為自動搜臺。
	下一曲	MP3模式下，短按播放下一曲，長按快進；FM模式下，短按播放下一電臺。
	上一曲	MP3模式下，短按播放上一曲，長按快退；FM模式下，短按播放上一電臺。
	文件夾選擇	MP3模式下切換U盤或TF卡播放文件夾；FM模式下為錄音和錄音退出。
	循環播放	MP3模式下，短按循環切換單曲循環、目錄循環和全部循環三種循環方式；等待模式下短按時LED屏全亮。
	話筒接口	3.5mm話筒接口，等待模式下插入話筒即可擴音，錄音模式時可錄音。
	音頻接口	3.5mm音頻接口，支持音樂播放，插入音頻線自動切換至AUX模式。
	U盤插口	插入U(xiǎn)盤自動播放MP3，也可連接電腦讀寫U盤。
	TF卡口	插入TF卡自動播放MP3,也可連接電腦讀寫TF卡。

	Micro充電數據口	充電接口，支持通過5V手機充電器或電腦USB口充電；連接此口至電腦，可實現U盤、TF卡數據讀寫功能和USB聲卡音樂播放功能。
	旋鈕開關/音量	轉動旋鈕可開關機和調節音量大小，順時針轉動（向右轉）開機和增大音量，逆時針轉動（向左轉）減小音量和關機。
	話筒音量	順時針方向轉動旋鈕增大話筒音量，逆時針方向轉動旋鈕減小話筒音量。

LED數碼屏說明示意圖:

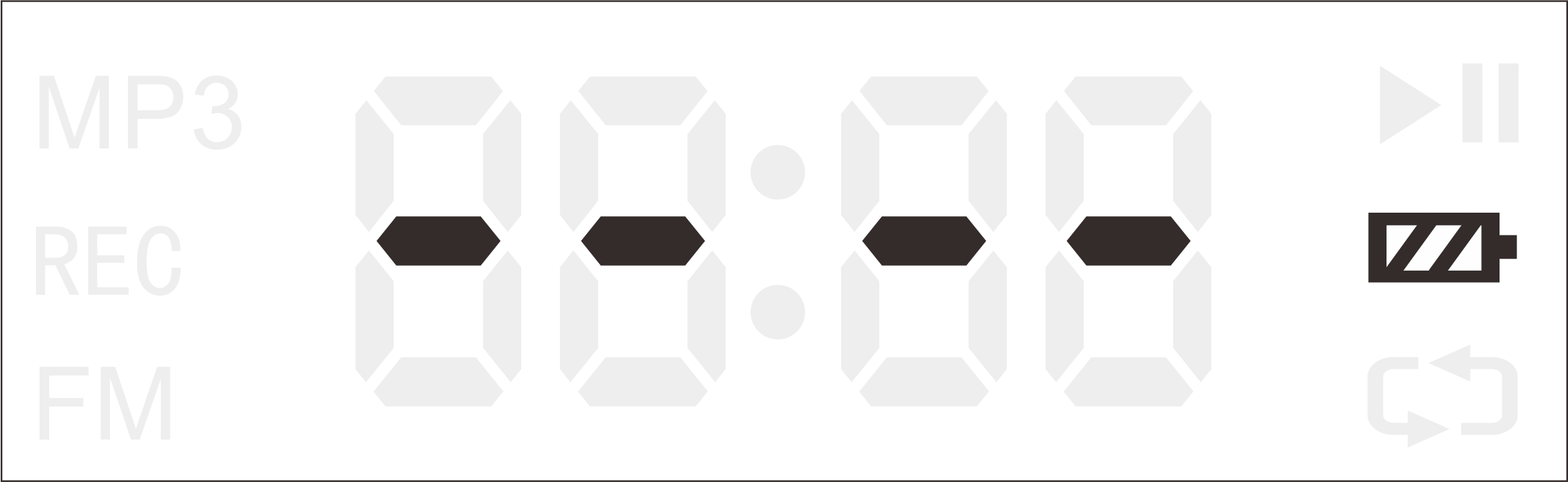

1.按“模式”鍵進入“等待模式”后的顯示狀態：

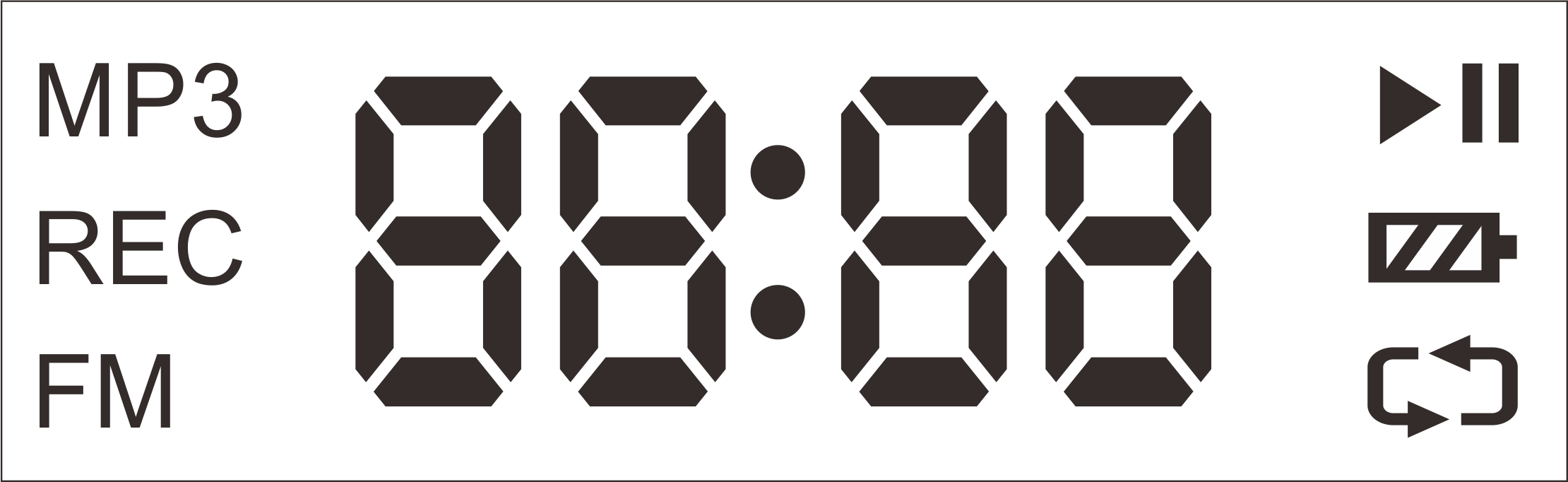

2.等待模式下短按循環播放鍵LED數碼屏全亮后的顯示狀態：

3.“等待模式”下插入TF卡或U盤進入“MP3模式”后的顯示狀態：

4.“等待模式”下插入AUX音頻線進入“AUX模式”后的顯示狀態：

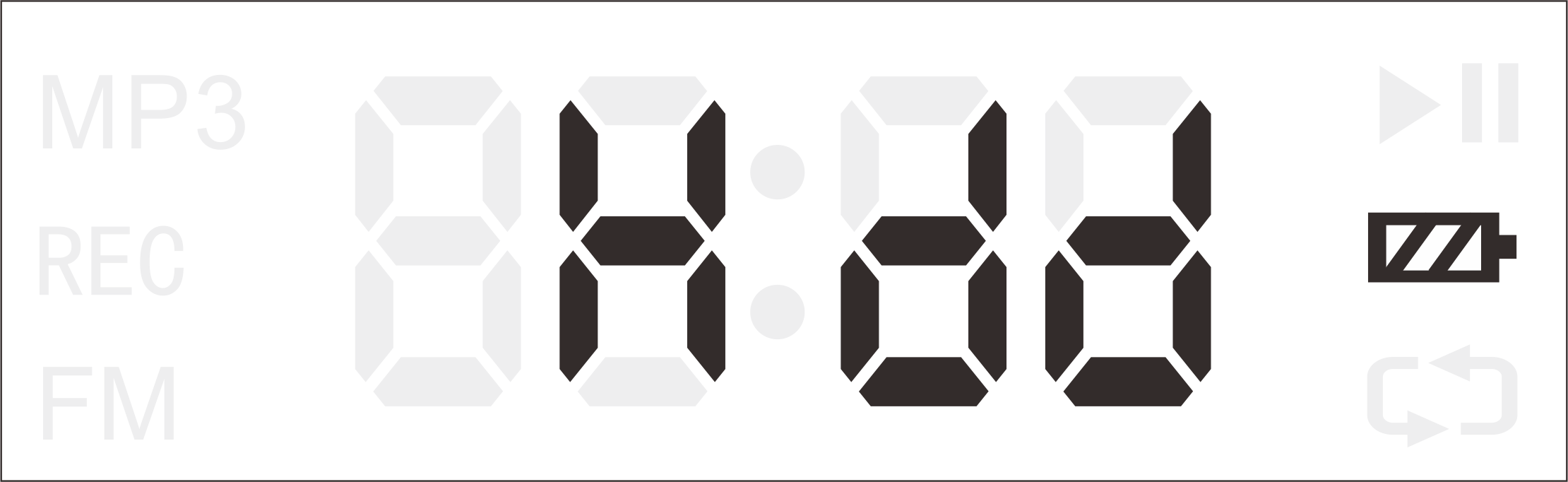

5. 通過Micro USB充電接口與電腦連接后的顯示狀態：

6. 按“模式”鍵進入“收音模式”后的顯示狀態：

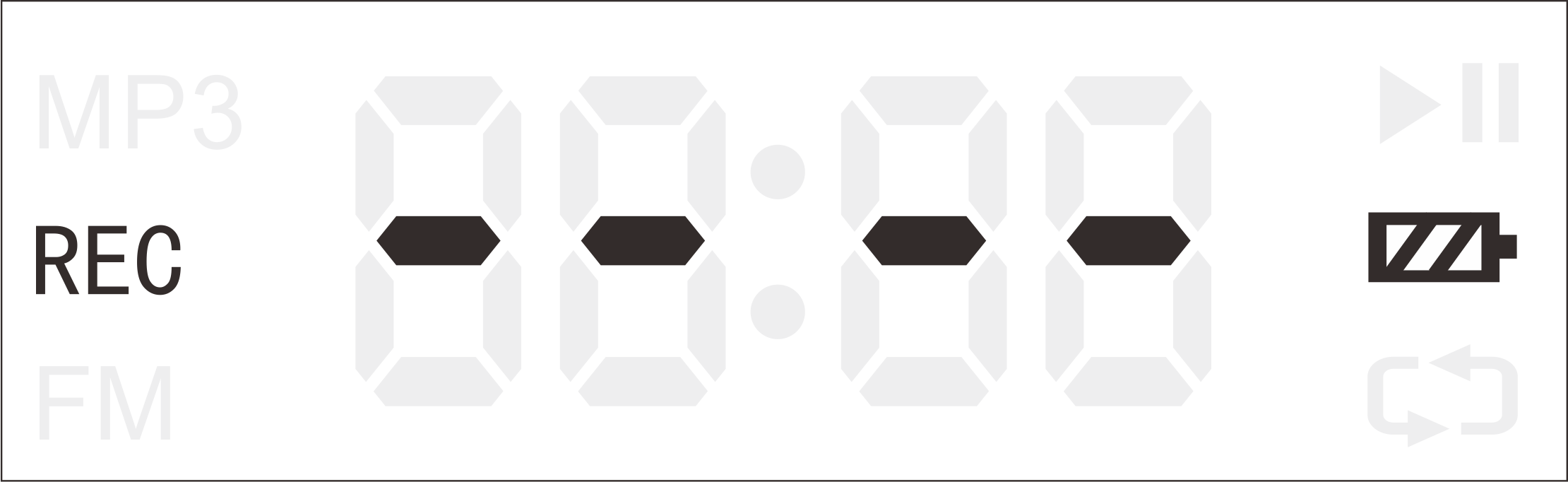

7.按“模式”鍵進入“錄音模式”后的顯示狀態：

操作說明：

1.   開/關機：順時針方向轉動旋鈕，聽到“嗒”的一聲后進入開機狀態，開機時語音播報當前模式，并且LED數碼屏也會顯示當前模式；開機狀態下逆時針方向轉動旋鈕到底，聽到“嗒”的一聲后關機，關機時擴音器會記憶當前狀態，下次開機時自動載入關機前的狀態。

2.   音量調節：轉動旋鈕可調節音量。順時針旋轉增大音量，逆時針旋轉減小音量。

3.   話筒音量：順時針方向轉動旋鈕增大話筒音量，逆時針方向轉動旋鈕減小話筒音量。

4.   話筒擴音：MIC接口插入話筒插頭，按切換至等待模式即可進行擴音；使用時請先佩戴好話筒，調整話筒位置和角度，與擴音器保持約50CM距離，以免不正常嘯叫。

5.   MP3播放：“等待模式”下插入保存有MP3、WMA、WAV格式音頻文件的U盤或TF卡，即可自動播放音頻文件，短按或音頻文件可以上下任意切換，長按或可快進或快退，短按可在單曲循環、目錄循環和全部循環三種模式之間進行切換。

6.   收音模式：將天線拉到最長，按切換至“收音模式”，長按可進入自動搜臺并且自主存臺，搜臺結束后按或可切換廣播電臺；插入TF卡或U盤，按可錄制電臺正在播放的內容，再次短按可結束錄音，錄好的文件儲存在TF卡或U盤里；本機FM接收頻率范圍：87.5-108MHz。

7.   AUX模式：“等待模式”下通過3.5mm AUX音頻線將擴音器與電腦、手機、PAD、MP3、MP4等外部音源相連，會自動切換到“AUX模式”，LED屏?xí)@示“LINE”字母，此時可以把擴音器作為外放音箱使用。

8.   連接電腦：通過Micro USB充電接口與電腦連接，LED屏顯示“Hdd”，此時可對插在擴音器上的U盤或者TF卡進行讀寫操作，注意U盤和TF卡同時插入擴音器時，優先識別U盤。此時接口還可以作為電腦音箱進行音樂播放。

9.   錄音：必須插入U(xiǎn)盤或者TF卡之一，并且連接話筒后才能進行錄音，通過短按模式鍵切換至“錄音模式”，短按開始錄音，LED屏?xí)@示錄音時間，再次短按暫停錄音，長按保存錄音并且退出“錄音模式”，然后進入“MP3模式”可播放錄音文件。

10. 充電：通過隨機配置的Micro USB數據線將擴音器與電腦、5V手機充電器、移動電源等設備連接后進行充電，充電時LED屏按照1秒1次的快速閃爍，充電約80%時進入常亮狀態，繼續充電1小時左右可將電充滿；

11. 低電量提醒：當擴音器閃爍兩下停3.5秒再閃爍時，說明電量不足，同時擴音器會語音提示一次“電量不足，請及時充電”，這時請為擴音器充電，充滿電需要2-3小時。

無線調頻發射器使用說明：

1.   調節和選擇無線調頻發射器的頻率：先打開無線調頻發射器的電源開關，數碼屏?xí)@示出當前發射的頻率，按CH+或CH-鍵，在頻率范圍87.0—108MHz之間選擇其中一個頻率進行發射。

2.   選擇無線調頻發射器頻率的要求是：避開你所在地方調頻廣播電臺的頻率，也就是不能和擴音器能收到的調頻廣播電臺頻率相同，選擇和調頻電臺不相同的頻率進行發射，以免造成相互干擾。如使用諾為無線調頻發射器S100作為發射端，S100需要使用有線話筒作為發射天線，請先將有線話筒插在S100的MIC口上，再進行頻率調整。

3.   調整擴音器頻率方法：擴音器進入“收音模式”，長按鍵，自動搜臺完畢后，按上一曲或下一曲，選擇收音頻率，使其和無線調頻發射器的發射頻率一致即可。

注意：擴音器在自動搜臺結束前，無線調頻發射器的電源不可以關閉！

為保證無線調頻發射器的發射距離和效果，建議選用諾為無線調頻發射器S100。

注意事項：

1．   將話筒拾音孔正對嘴巴1到2厘米處，建議不要去掉海綿套，海綿套可以衰減氣流、減少雜音，使擴音更清晰穩定。

2．   話筒不要近距離正對著擴音器，擴音器背對著話筒為佳。如發生嘯叫，請適當降低音量或者拉長話筒與擴音器的距離；話筒拾音頭不要用手握住，否則容易因共鳴產生嘯叫。

3．   第一次使用或者長時間不使用時，請將擴音器充滿電，以確保電池的使用壽命。

4．   本產品僅支持標準5V充電，不支持各類QC快充。使用高于5V的電壓進行充電，會燒壞本產品或者無法充電。

5．   請不要將外部音源信號插入MIC接口，以免外部音源輸出的電壓或者電流過大而造成擴音器失真或損壞。

6．   非專業技術人員請不要擅自拆機改裝或維修，如有問題請聯系本公司售后。

7．   請勿將產品及配件接觸水或者濕氣，不得淋雨和水濺，防止產品進水短路發生危險。

8．   請勿在易燃易爆區域、禁止使用無線電設備的區域使用擴音器，進入危險區域及禁用區域應關閉產品電源，以免造成安全隱患。

9．   請不要在高溫、高壓、高濕環境下（如陽光曝曬、火爐、取暖器、加濕器、水池等）使用，請勿將該機放置或者靠近危險源（火源、液體、爆炸物、高速機械等），以免損壞和危險發生。

產品規格參數：

額定輸出功率： 5瓦

峰值功率：       10瓦

揚聲器：           3英寸2歐內磁喇叭

頻率響應：       120-18KHz ±3dB

電池規格：       3.7V/2000mAh 1節18650鋰電池

充電電壓：       USB/DC 5V 1000mA

充電時間：       2-3小時

使用時間：       有線版:16-18小時

無線版:             8-10小時

產品尺寸：       87.5*120*44.7mm

擴音器凈重：    213克

包裝清單：

主機1臺，3.5mm音頻線1條，Micro USB數據線1條，有線頭戴式麥克風1個，掛帶繩1根，說明書保修卡1份。無線版另增加FM無線耳麥1個，使用說明書1份。

產品保修須知：

本公司按照國家質量監督檢驗“三包”服務的相關責任規定，對您提供：7天包退，15天包換，一年保修的優質服務承諾。主要內容如下:

★  7天包退、15天包換

自購買之日（以銷售發票日期為準，下同）起7日內，您在正常使用的情況下，如果產品出現質量問題，您可以選擇退貨。最終銷售者會負責為您退貨。請您在退貨時攜帶全套產品、包裝和正式銷售發票一次性退清貨款。自購買之日起第8天至第15天以內，您在正常使用的情況下，產品如果出現質量問題，您可以選擇換貨或維修。要求換貨時，最終銷售者會為您調換相同的產品；沒有相同產品可以調換時，則調換同檔次的產品。您更換或維修產品后，繼續享有自原產品購買之日起計算的保修期限。

★  一年保修服務

自購買之日起一年內，您在正常使用的情況下，如果出現質量問題，請將產品快遞給本公司，本公司為你提供免費維修服務。

產品保修卡

需要返修或者退貨時，請認真完整的填寫下面的內容，并隨產品一起快遞給賣家。

用戶檔案

上海諾為科技有限公司

服務熱線：400-821-1686

公司網址：www.xinyueplay.com

地址：上海市浦東新區金豐路277號3號樓2樓

電話：+86-21-51872080         郵編：201201

執行標準號：GB 4943.1-2022 GB/T 9254.1-2021
